在常规筛分中，用单一频率振动筛板，筛面上的颗粒受到相同作用。Ultimate筛子（图1）是一种新的筛分设备，它的筛板受到多频率振动，因此，筛面不同部位以不同的频率振动。
Ultimate筛分机由安装有多频适配器的附加圆盘组成（如图2所示）。这些特殊的适配器可以将各自单频率振动转变为多频率振动。当筛子的电动机转动时，适配器开始振动。通过筛分机机体，振动传给适配器。适配器将振动调整为多频率，振动通过共振环传递给筛面。
当筛板以单频率振动时，筛面上的所有颗粒均受到相同的力作用。颗粒以相同的振幅和频率在筛面上振动。而筛子受到多频率作用时，筛面上的颗粒也受到不同振幅和不同频率的力作用。Ultimate筛分机电动机的频率是可以设置的，可在40～60Hz范围内变化。
本课题研究目的是考查Ultimate筛分机在冶金方面的应用效果。同时对比单频率筛分机与多频率筛分机的优缺点。根据筛分机的处理量、筛孔堵塞程度和筛分效率对两种筛分机进行比较。用这些参数作为评价Ultimate筛分机在冶金中应用的操作指标。
用焙烧无烟煤作为筛分物料。焙烧无烟煤经常用作炼钢中的长柄勺或高炉中的渗碳剂。由于它的质量高，费用低，因此可用它作为焙烧石油焦炭的替代物。
1、试验程序
研究了以下参数：
1)筛孔尺寸。用两种筛孔尺寸（212和25 μm）评价了筛子的操作指标；
2)试验中电动机的频率可以改变，分别为45、50和55 Hz。研究了电动机频率对筛分动力学和筛分效率的影响。
3)还用筛孔尺寸为212和25 μm的Sweco筛分机进行试验，以便进行对比。
将5 kg煤样放在筛网中心。然后进行分批试验。在总的30 min试验内定期收集筛下产品。根据筛析结果测定粒度分布，以评价分批筛分动力学。在筛分粒度为25 μm时使用筛析结果会出现一些问题。曾试验用光衍射技术来确定样品粒度分布。由于- 25 μm粒级磁团絮，衍射法也未成功。从图3可以看出，只能根据筛分效率来评价-25 μm粒级筛分效果。
进行了分批试验，得到了理想的处理量，并画出了分批筛分动力学曲线。
根据式(1)，计算筛分效率：
筛分效率=筛下产品质量／给料中筛下产品质量×100 (1)
完美的分离结果是不可能获得的。总有一些小于筛分粒度的颗粒留在筛上产品中。如果筛网要是破损，那么大于筛分粒度的颗粒也会进入筛下产品中。因此，当描述筛分能力时，只用筛分效率因数是不够的。通过分配曲线可以得到更有代表性的描述结果。这是描述不通过筛面的每个粒级小数的曲线。通常用式(2)对分配曲线建立模型：式中：
rf -旁流因数；Ro -大于筛分粒度粒级的回收率；d-颗粒粒度；口和m-用于决定曲线形状的形状参数。根据试验数据与Excel模型值平方和最小化法来解式(2)。
采取预防措施使试验中产生的煤灰量最少。为了防止所产生的粉尘进入筛分机零件中，用装饰带将筛上的缝隙封住。由于产生大量静电，所以对人的手要进行防护。
所有试验均重复进行两次，以验证试验结果的重现性。
2、结果和讨论
用筛孔尺寸为212 μm的Ultimate筛分机获得的筛分动力学曲线如图4所示，从该图可以看出，在该筛分粒度下，筛分还是很容易的，只要l min就可将粒度小于筛孔尺寸的物料筛到筛下产品中。电动机频率越高，试验开始时的筛分速度越快。
筛分粒度为25 ym时的筛分情况如图5所示。从图5可知，电动机频率越高，筛分速度越快，筛分效率越高。

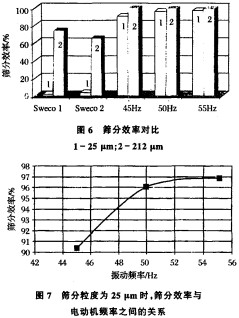

在对比筛孔尺寸分别为25和212 μm时的Ul-tima te筛分机和Sweco筛分机的筛分效率可知（见图6），Ultimate筛分机筛分效率比Sweco筛分机高得多。Swec01和Swec0 2表示用Sweco筛分机所作的两个试验结果。
从图7可明显看出，Ultimate筛分机可以很容易筛出- 25 μm物料，其筛分效率与电动机频率有关，一般在90%～98%范围之内，而常规筛分机筛分这么细的物料却完全失效。在筛分细粒物料时，电动机的频率对筛分指标影响很大。
Sweco筛分机筛网的堵塞程度比Ultimate筛分机筛网的堵塞程度严重得多。从图8可知，两种筛分机的筛网堵塞程度是不同的。对于Ultimate筛分机，筛网外边缘堵塞程度比中间筛网堵塞程度大得多。这是由物料在筛面上的运动方式所决定的。物料给到筛网中心，随着筛网振动，物料向外运动。一旦物料到达筛面外侧，振动变得很弱，物料开始以反时针方向沿着筛分机外缘运动。弱的振动力和物料作圆周运动使得这部分筛网堵塞（见图8）。
在试验中还观察到，Ultimate筛分机在共振环与筛网之间的接触区域的筛子磨损严重。
3、结论
用Ultimate筛分机作为细物料干筛有一些显著的优点。Ultimate筛分机筛分速度快，筛网堵塞程度低。它能够筛分用常规筛分机不能筛分的粒度小于30 μm的物料。该筛分机的一个最大优点是，在电动机以高频率操作时，筛分速度更快，筛分效率很高。试验结果还表明，在筛分机以较高的电动机频率操作时，其处理量较高。
但是，Ultimate筛分机的磨损速度较快，同时由于产生较大的静电，对人的健康有一定的危害。
