旋盘式破碎机

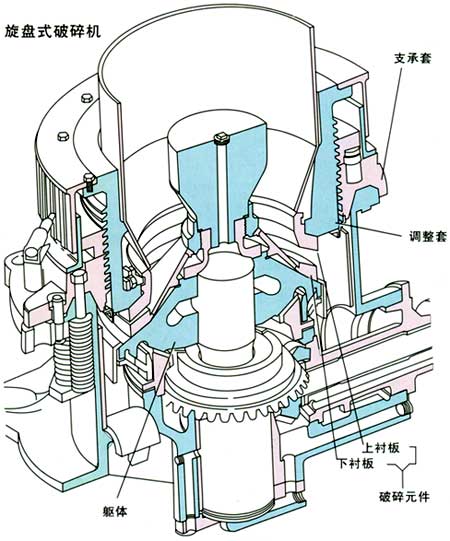

旋盘式圆锥破碎机的工作原理与旋回和圆锥破碎机的不尽相同，前者是在合适的腔型、破碎冲程与破碎锥旋摆速度相互配合下，破碎锥的冲击动作使下落中的物料散开并重新取向，促使物料颗粒的重新分布，在进入破碎区时已形成了密度相对均匀的料层，实现了“料层破碎”，这样的破碎可以利用一部分矿岩破碎时的飞溅功。
该机符合JB/T 6989-2002国标，适用于破碎抗压强度在300Mpa以下的各种矿石和岩石。

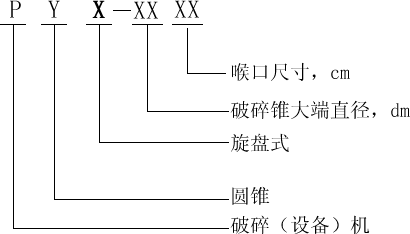

二、型号表示方法及参数：
旋盘式圆锥破碎机基本参数如下表：
| 型号 | 规格 | 推荐给矿粒度mm | 最大给矿粒度mm | 处理能力t/h | 主电机功率KW | 机器参考质量t | |
| 破碎机大端直径mm |
喉口尺寸 Mm |
||||||
| PYX-0613 | 600 | 13 | 5～19 | 38 | 10～25 | ≤45 | 6.0 |
| PYX-0619 | 19 | ||||||
| PYX-0911 | 900 | 11 | 5～19 | 38 | 55～65 | ≤75 | 11.5 |
| PYX-0919 | 19 | ||||||
| PYX-0925 | 25 | ||||||
| PYX-1213 | 1200 | 13 | 5～19 | 38 | 100～115 | ≤150 | 25.8 |
| PYX-1219 | 19 | ||||||
| PYX-1225 | 25 | ||||||
| PYX-1232 | 32 | ||||||
| PYX-1619 | 1650 | 19 | 5～19 | 38 | 160～180 | ≤220 | 75.0 |
| PYX-1625 | 25 | ||||||
| PYX-2116 | 2100 | 16 | 5～19 | 38 | 230～270 | ≤315 | 100.0 |
| PYX-2125 | 25 | ||||||
| PYX-2132 | 32 | ||||||
注2：表中的破碎机处理能力是满足下列条件时的闭路系统设计通过量：
a）物料含水量不超过4%，不含粘土；
b）给料粒度级配适当，沿破碎腔360°分布均匀；
c）给料堆密度为1.6t/m3，抗压强度小于160Mpa且消耗额定功率80%。
三、试车要求：
（一）空负荷试车要求：
1、破碎机装配后应在制造厂采用工作转数相同的电动机和性能相似的润滑站进行连续不小于2h空负荷试车；
2、破碎机自传数不应大于15r/min；
3、圆锥齿轮不允许出现周期性噪声；
4、供油噪声在0.04～0.12Mpa的范围内，回油油温最高不超过50℃。
（二）负荷试车要求：
1、连续运行72h；
2、供油噪声在0.04～0.12Mpa的范围内，回油油温最高不超过60℃。
四、安全要求
1、破碎机应具有电器保护装置及其设备的连锁系统；
2、破碎机弹簧过载保护装置应安全可靠；
3、在破碎机明显位置固定安装操作牌；
4、破碎机空载运行时噪声声压应低于90dB（A）。
