滚筒烘干机
一、简介滚筒烘干机又称“回转窑”是传统干燥设备之一，设备运转可靠，操作弹性大、适应性强、处理能力大，广泛应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域，直径：Φ1000-Φ4000，长度视干燥要求确定。
在滚筒烘干机的中心可以避免增加打散机构，进入干燥筒体内的湿物料被转筒壁上的抄板反复抄起、抛落，在下落的过程中被打散装置破碎成为细小颗粒，比面积大幅度增加，与热风充分接触、干燥。
滚筒烘干机广泛适用于苜蓿草干燥、酒精糟干燥、秸秆干燥、木屑干燥、万寿菊干燥、刨花干燥、银杏叶干燥、 中草药干燥、啤酒糟干燥、白酒糟干燥、马铃薯淀粉渣干燥、木薯渣干燥、大麦芽干燥、瓜籽干燥、甘蔗渣干燥、山楂干燥、菜籽饼干燥、蔬菜干燥等，热效率高达 80%，明显高于国内同类设备。
该机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒，物料从较高的一端加入，高温热烟气与物料并 流进入筒体，随着筒体的转动，物料由于重力的作用运行到较低一端。在圆筒内壁上装有抄板，把物料抄起又洒下，使物料与气流的接触表面增大，以提高干燥速率 并促进物料前行。干燥后的产品从底端下部收集。
二、产品特点
干燥机处理能力大，燃料消耗少，干燥成本低。干燥机具有耐高温的特点，能够使用高温热风对物料进行快速干燥。可扩展能力强，设计考虑了生产余量，即使产 量小幅度增加，也无需更换设备。设备采用调心式拖轮结构，拖轮与滚圈的配合好，大大降低了磨损及动力消耗。专门设计的挡轮结构，大大降低了由于设备倾斜工 作所带来的水平推力。抗过载能力强，筒体运行平稳，可靠性高。
三、适用范围
1.化工、矿工、冶金等行业，如矿石、矿渣、煤、金属粉末、粘土、硅藻土、高岭土。
2.农业、饲料、肥料行业，如秸秆、牧草、树叶、鱼粉、玉米酱、淀粉渣、酒糟、药渣、果渣、酱油渣、甘蔗渣、草炭、有机复合肥、污泥、水产品废料、食品厂废料、屠宰厂废料、有机肥料、无机肥料、磷肥硫铵。
3.对有特殊要求的粉状、颗粒状物料干燥。如各种结晶体、轻质碳酸钙、活性白土、磁粉、石墨、无机泥浆、陶土、石灰浆、矿石泥浆、磷矿渣、铝厂赤泥。
4.要求低温干燥，且需要大批量连续干燥的物料。
载热体的选择载热体及其最高温度的决定在于被处理固体物料的性质以及其是否允许被污染等因素。
（1）若被处理的固体物料不怕高温，且非最后产品，可以允许在处理过程中稍被污染，可采用热风炉 或烟道气作为载热体，则能得到较高的体积蒸发率和热效率。例如，对于进口含水量较高的物料干燥，采用气体进口温度为300度时，干燥器的体积蒸发率为 5kg/M3/h热效率为30%—50%；若气体进口温度为500度，则体积蒸发率为35kg/M3/h；热效率为50%—70%。所以对于处理矿石、砂 烁、煤、过磷硫酸钙等物料的转筒干燥器斗带有直接产生烟道气的燃烧炉，气燃料可以采用煤、油、天然气、液化气等。
（2）如处理的物料不允许被污染，需要的温度高，则可用我公司新型产品煤气发生炉作载热体，本产 品节能环保、热效率高。如当地的环保要求很高，又想节能、卫生采用煤气发生炉将是最佳选择。煤气发生炉在节能方面比燃烧炉至少节能在20%以上，在人工上 也大大节省不少，一般煤气发生炉有一名工作即可操作，且不需要不停的加煤，另外煤气发生炉可以随停随用，长达10天不工作，下次还可以继续使用。
（3）也有用间接加热的方式，即热量由金属壁传给被干燥物料，如外加热式的转筒式干燥器。
（4）若被干燥的物体不允许被污染，而且不允许被空气冲淡，则热量应通过转筒壁传入，此时，将转 筒装载砖室内，筒外通以烟道气，也可载筒内安装中心管道或列管，套管等表面热交换器，利用金属壁传热。载热体可为烟道气、水蒸气或电加热。载被干燥物料 中，仅通过干净气体，将蒸发水分带走。
四、滚筒烘干机的类型
滚筒式烘干机主要包括三种形式：单回程烘干机、双回程烘干机和三回程烘干机。其中三回程烘干机以占地面小，能耗低最具优势。

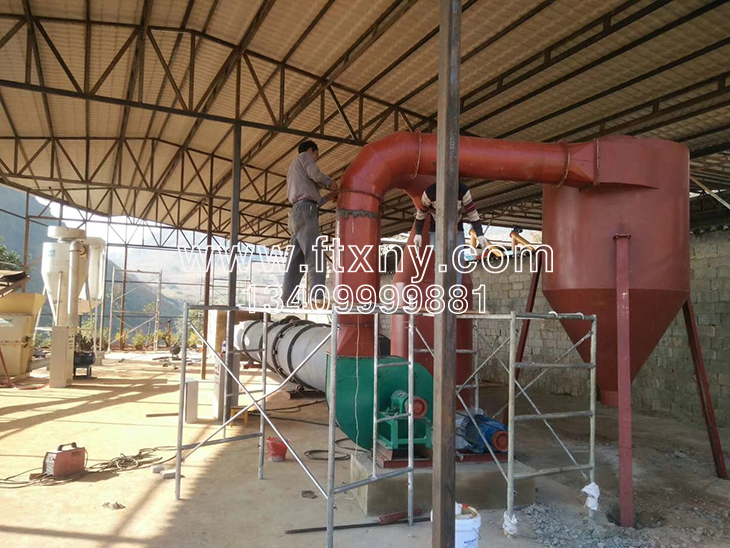

五、滚筒烘干机安装
1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。
2、安装时应注意主机体与水平的垂直。
3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。
4、按设备的动力配置电源线和控制开关。
5、检查完毕，进行空负荷试车，试车正常即可进行生产。
六、机器的维护:
1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面.
2、新安装的轮箍容易发生松动必须经常进行检查．
3、注意机器各部位的工作是否正常．
4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件．
5、放活动装置的底架平面，应除去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故．
6、轴承油温升高，应立即停车检查原因加以消除。
7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。
七、技术参数：
| 型号规格（mm） | 功率（kw） | 转速（r/min） | 进气温度（℃） | 生产能力（t/h） | 重量（t） |
| GZØ800*8000 | 5.5+5.5+1.5 | 3～5 | ＜700 | 0.6～1.5 | 3.5 |
| GZØ1000*10000 | 5.5+7.5+1.5 | 3～5 | ＜700 | 0.8～1.8 | 5.6 |
| GZØ1200*10000 | 7.5+15+1.5 | 3～5 | ＜700 | 1.0～2.5 | 12.0 |
| GZØ1500*12000 | 11+15+1.5 | 3～5 | ＜700 | 1.5～3.0 | 13.5 |
| GZØ1800*16000 | 11+22+2.2 | 3～5 | ＜700 | 2.0～3.5 | 16.0 |
| GZØ2000*18000 | 22+37+2.2 | 3～5 | ＜700 | 2.5～4.0 | 19.0 |
| GZØ2500*20000 | 37+55+2.2 | 3～5 | ＜700 | 3.0～5.0 | 22.0 |
