1、真空开关柜介绍及防范要点
1.1 金华开关厂真空开关柜
1.1.1HXGN15系列

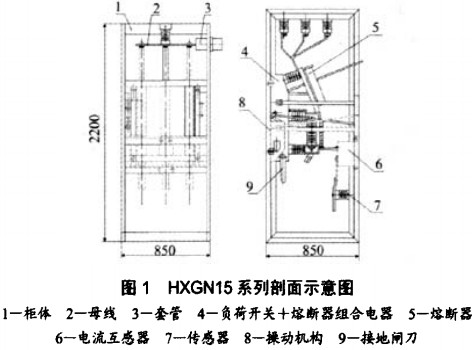

(1) HXGN15系列剖面如图l所示（此图样为带接地闸刀的主环网柜，通常在使用中都将其拆除）。
(2) HXGN15系列优缺点：
优点：空间大，便于电缆搭接和检修，运行可靠。
缺点：元部件容易损坏，柜门易变形造成关闭困难；操作机构操作不畅，存在卡滞问题；占地空间大；指示灯经常出现故障。
(3)HXGN15型开关柜作业风险防范要点：
1)操作隔离闸刀前、后，需注意绝缘隔板的使用；
2)送电操作前，需检查熔断器联跳挡板位置，防止因不到位造成熔断器熔断后开关跳不掉；
3)隔离闸刀的操作必须到位，不然开关合不上：
4)更换故障熔断器时，需在熔断器线路侧加挂接地线一组。由于开关柜接地刀位于熔丝母线侧，故开关柜改线路接地状态时，不能用开关柜接地刀闸代替接地线；
5)该型开关出线柜隔离闸刀与接地闸刀联动，合开关前应检查接地闸刀的位置，防止接地闸刀未拉开造成带接地合开关。
1.1.2 XGN68-12系列

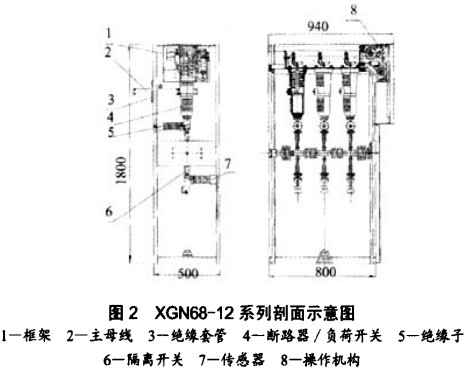

(I)XGN68-12系列剖面如图2所示。
(2)XGN68-12系列优缺点：
优点：体积小，重量轻，操作方便，结构简单。
缺点：紧急按钮无防护罩：体积小，且纵向排列，环网柜不便于挂设接地：更换熔丝困难；开关柜门容易变形，造成装卸困难。
(3) XGN68-12型开关柜作业风险防范要点：
1)该型开关柜隔离闸刀为线路闸刀，与HXGN15型开关柜的母线侧隔离闸刀不同：
2)送电操作时，开关有一个储能过程，不是一步到位的：
3)隔离闸刀的操作必须到位，否则开关合不上；
4)更换故障熔断器时，需拉出熔断器抽屉；
5)该型开关出线柜隔离闸刀与接地闸刀是联动的，合开关前定要检查接地闸刀位置，防止接地闸刀未拉开造成带接地合开关。
1.2宁波华通系列开关柜
(1) HXON-10系列开关柜优缺点：
优点：空间大，便于电缆搭接和检修；运行简单可靠；关联闭锁程度较高，不易发生误操作。
缺点：闭锁装置过于严密，以点为准，又无限位装置，会造成操作无效或无法操作：开关的隔板水平设置，易产生凝露，降低绝缘性能；无二次电源切换装置；无前观察窗，无法监察设备运行情况。
(2) HXGN-10系列开关柜检修作业风险防范要点：
1)该型开关柜的闭锁装置较严密，每一步操作必须十分到位，且没有定位装置，故经常出现操作无效现象，如发生状况时，只需调整操作手柄位置即可，合开关前必须关闭闸刀操作窗口：
2)开关隔板由于水平设置，往往会因为环境湿度的增加，凝聚水珠，降低绝缘性能，因此对隔板应定期清理、测试。进线柜停电后仍有可能带电，需确证上级电源停电后方能打开柜门；
3)隔离闸刀为开关母线侧，接地闸刀在开关母线侧，这一点有别其他开关柜；
4)操作时，需手动按下紧急跳闸按钮，打开闸刀操作窗方能操作；隔离闸刀的操作必须到位。不然开关合不上：
5)更换故障熔断器时，需在熔断器线路侧加挂接地线一组：
6)该型开关的操作方向为上下操作，由于操作手柄是活动的，
操作时需注意力度控制，防止手柄滑出，对操作人员造成伤害。
2、 SF6开关柜介绍及防范要点
2.1 施耐德SM6、RM6系列开关柜
2.1.1施耐德SM6系列

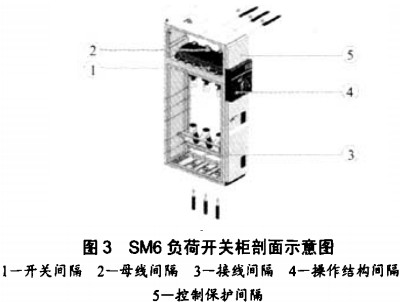

(1) SM6负荷开关框剖面如图3所示。
(2) SM6-IM、IMC系列开关柜优缺点：
优点：全柜由相互绝缘的间隔组成，单气泡，更换方便，安全性强；联锁机构直接，可靠简单，操作、检修方便；熔丝更换方便。
缺点：带电显示器容易出现故障，无法显示：开关柜为全密封，无明显断开点，操作时无法判断是否分合闸到位；二次核相装置接线要求较高；由于灭弧介质为SF6，对运行环境有特殊要求，必须配备强制通风装置；底板密封不严，容易造成设备受潮锈蚀；无气体压力表。该开关柜用户出线柜的电缆搭接桩头为内藏式，施工很困难。另外，大于120 mmz的电缆头就无法直接搭接，需加装连接片加长才能搭接电缆头。
(3)开关柜检修作业风险防范要点：
1)柜门关上，开关离开接地位置后，方可进行合闸操作；开关分闸后，才能接地：开关接地后，才能打开柜门；打开柜门把开关锁定在分闸位置后，才能操作接地开关做试验；
2)电动按钮和紧急按钮应加装防护罩，接地刀闸应加装防误提示锁，室内开关柜应加装强制通风装置：
3)操作前后应注意核对位置指示与带电显示；
4)出线柜送电前应检查熔断跳闸挡板是否到位：
5)进线柜电缆进线采用下进线，开关断开后开关柜内仍有电，在未验明上级电源断电前，严禁合接地，严禁打开柜门。
2.1.2施耐德RM6系列
(I)RM6系列开关柜优缺点：
优点：RM6柜为多间隔共箱式SF6气体灭弧、绝缘环网柜，全绝缘、全密封，占地面积小，安全性强；联锁机构直接，可靠简单，操作方便。
缺点：带电显示器容易出现故障，无法显示；开关柜为全密封，无明显断开点，操作时无法判断是否分合闸到位：二次核相装置接线要求较高；用户柜熔丝装置不合理，更换较复杂。
(2)开关柜检修作业风险防范要点：
1)柜门关上，开关离开接地位置后，方可进行合闸操作；开关分闸后，才能接地：开关接地后，才能打开柜门；打开柜门把开关锁定在分闸位置后，才能操作接地开关傲试验：
2)电动按钮和紧急按钮应加装防护罩，接地刀闸应加装防误提示锁，室内开关柜应加装强制通风装置：
3)操作前后应注意核对位置指示与带电显示；
4)出线柜送电前应检查熔断跳闸挡板是否到位；
5)进线柜电缆进线采用下进线，开关断开后开关柜内仍有电，在末验明上级电源断电前，严禁合接地，严禁打开柜门。
2.2德里施尔G．I.S.E．L.A．系列
(l)德里施尔GJ.S.E.L.A．系列开关柜优缺点：
优点：德里施尔G．I．S．E．L．A．系列开关柜为多间隔共箱式SF6气体灭弧、绝缘环网柜，全绝缘、全密封，占地面积小，安全性强。
缺点：结构紧凑、复杂，对操作人员要求较高：开关框为全密封，无明显断开点，操作时无法判断是否分合闸到位；_次核相装置接线要求较高；红色系列开关柜电缆接线室太小，施工较困难。
(2)德里施尔G．I．S．EL九系列开关柜检修作业风险防范要点：
1)操作前后应注意核对位置指示与带电显示：
2)应加装强制通风装置：
3)进线柜电缆进线采用下进线，开关断开后开关柜内仍有电，在未验明上级电源断电前，严禁合接地，严禁打开柜门。
2.3 ABB Safering系列开关柜
(1) ABB Safering系列开关柜优缺点：
优点：开关柜为多间隔共箱式SF6气体灭弧、绝缘环网柜，全绝缘、全密封，占地面积小，安全性强。
缺点：结构紧凑、复杂，对操作人员要求较高；开关柜为全密封，无明显断开点，操作时无法判断是否分合闸到位；二次核相装置接线要求较高。
(2) ABB Safering系列开关柜检修作业风险防范要点：
1)电动按钮和紧急按钮应加装防护罩，室内开关柜应加装强制通风装置；
2)操作前后应注意核对位置指示与带电显示，熔断器指示是否到位：
3)进线柜电缆进线采用下进线，开关断开后开关柜内仍有电，在未验明上级电源断电前，严禁合接地，严禁打开柜门。
2.4西门子SIMOSEC系列开关柜
(1)西门子系列开关柜优缺点：
优点：绝缘性能好，开关操作可靠简单、方便。
缺点：示意图上接地线用红颜色标注，与现行标准用法不一致；柜面布置不合理，易发生误操作；紧急按钮无防护罩。
(2)西门子系列开关柜检修作业风险防范要点：
1)电动按钮和紧急按钮应加装防护罩：
2)操作前后应注意核对位置指示与带电显示；
3)应标注操作孔名称，操作前应核对开关操作孔和接地操作孔是否正确；
4)应加装防误提示锁和强制通风装置：
5)迸线柜电缆进线采用下进线，开关断开后开关柜内仍有电，在未验明上级电源断电前，严禁合接地，严禁打开柜门。
2.5阿尔斯通M24系列开关柜
(1)阿尔斯通系列开关柜优缺点：
优点：绝缘性能好，开关操作可靠简单、方便。
缺点：结构紧凑、复杂，对操作人员要求较高；二次核相装置接线要求较高。
(2)阿尔斯通系列开关柜检修作业风险防范要点：
1)负荷开关合闸前必须打开按地开关，接地开关打开前必须关上柜门并旋转门手柄锁上，接地开关关合前负荷开关必须分闸，柜门打开前必须将接地开关关合，负荷开关操作完毕后必须将操作柄反向旋转进行储能后才可取下；
2)操作杆插入接地开关操作孔后必须拨动解锁板方可旋转操作杆；
3)进线柜无接地闸刀，改检修状态时需到上侧挂设接地线。
3、结语
综上所述，10kV开关柜由于设计等原因存在部分危险点，需要我们通过风险辨识或班组安全教育等方式告知运行、检修人员，防止其误碰带点部位，误操作设备。
