10千伏配网直接面对广大用电客户，而负荷开关是配网中的主要设备，其质量的好坏直接影响着10千伏电网的运行水平和供电质量。从最初的产气式空气绝缘到现在普遍使用的SF6全绝缘可触摸负荷开关柜，当中经过了好儿种柜型的发展，但在实际应用中仍然存在需要进一步改进的地方。
2、概述
2.1灭弧介质

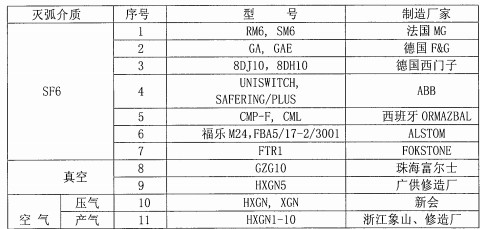

广州局目前在用10千伏负荷开关的灭弧介质主要分为SF6、真空和空气三大类，其对应的主要型号及厂家列表1如下：
其中以SF6为灭弧介质的开关柜用得最多，而以空气为灭弧介质的开关柜已经不再投入新的使用，1日的亦逐步更换为SF6配电柜。
2.2绝缘结构
SF6负荷开关柜分为半绝缘和全绝缘两种结构形式，前者开关本体密封在SF6气箱中、母线裸露在空气里；后者开关、母线均密封在SF6气箱中，且电缆头也被封闭在绝缘材料里。全绝缘负荷开关柜在封闭的电缆接头处增添接地线（俗称“水带”）成为全屏蔽，即可触摸。全封闭的电缆接头又可分为肘形接头（俗称“烟斗头”）和直插式接头。
半绝缘的开关柜一般为间隔式，即可扩展；全绝缘的开关柜分为可扩展式和不可扩展式。3 SF6负荷开关柜的应用情况
SF6负荷开关柜按功能可分为进线柜和熔丝柜，以下比较分析范围是表1所列SF6负荷开关柜，并包含进线柜和熔丝柜两种情况。
3.1操作方式
目前常用的SF6负荷开关柜均采用三工位结构，开关与接地刀不能同时合上。这里主要从操作难易、面板是否清晰、有否防误指引等方面进行比较。

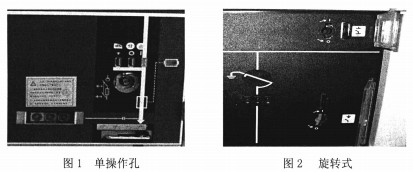

有个别柜型只有一个操作孔进行开关、接地刀的操作外，如图1，其余均分开开关、接地刀两个操作孔。

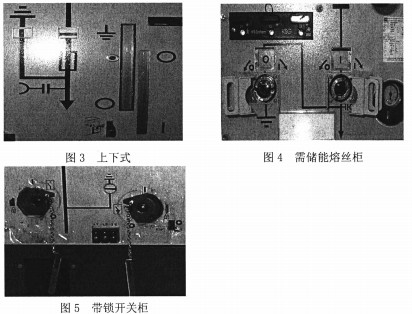

从手柄的操作形式来分，可分为旋转式和上下式两种，如图2、图3，其中图2所示开关柜由于旋转距离短而操作起来比较省力，而上下式操作的开关柜则有界面清晰直观的优点，即使对操作不够熟练的员工也能轻易学会：有部分熔丝柜带电劫分闸功能，开关合闸同时需要储能，操作起来较费力，如图4。
为防止误合地刀，变电站出线02头以及联络柜两种情况最好使用带人工锁的开关柜，图5仅列出其中一种。
3.2结构排列
主要从电缆头和熔丝的排列方式来展开。

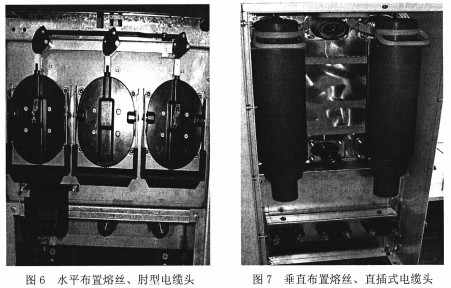

上面提到过的全绝缘电缆头，分为肘形和直插式。一般地，熔丝柜中这两种形式的缆头是由熔丝的布置方式决定的，当熔丝水平放置时，缆头为肘形；而当熔丝垂直放置时，缆头为直插式，如图6、图7。但也有例外的，当开关柜体积较小时，即使熔丝水平放置，缆头亦采用直插式。
广州局目前使用的10千伏电缆以三芯电缆为主，安装时直插式电缆头A、C两相较B相长，运行中较长两相因应力而产生向下的拉力，而使长度较短的B相电缆接头容易松脱，不利于运行。
此外，大部分电缆头接位是水平布置的，但也有阶梯型布置的，后者要求安装时必须先验准相位，才能安装缆头，否则要将低位置的缆头换至高位置时，出现电缆长度不够的情况。
3.3材质选择
由于材质、结构方面的原因，半绝缘的SF6负荷开关柜在开关套管、电缆头及其支持瓷瓶处会形成“凝露”，产生臭氧，甚至导致绝缘闪络，该柜型事故在SF6负荷开关柜事故中占很大比例。
3.4带电指示器
带电指示器分为插入后显示式、长明灯和闪烁i种形式，其中插入后显示式更耐用。
4、结论
一、SF6负荷开关是10千伏配网中广泛使用的开关设备，分为半绝缘、全绝缘两种，由于半绝缘负荷柜在运行中出现“凝露”，因此选用全绝缘柜为宜。
二、从安全、易掌握的角度出发，宜选用易操作、界面清晰直观，最好有防误措施的柜型。
三、结合广州局三芯缆的特点，选用肘形缆头的柜型较好。
四、带电显示器不宜使用长明灯或闪烁形式，宜使用插入后显示式。
