中储式制粉系统的自动控制问题一直困扰着工程技术人员。其中球磨机内存煤量的测量不够准确是其中原因之一。近年来通过对球膳机生产的物理过程的研究和试验，发现球磨机内的存煤量（球磨机负荷）与其自身的振动量有种比较确定的关系，其比传统的采用球磨机出入口压差信号代表球磨机内的存煤量更准确，更灵敏，线性度更好。
AD536A是美国AD公司推出的一种专门用于真有效值——直流转换的集成芯片，可阻直接计算出任何直流的交流分量的复杂波形的有效值，并能将其转换成直流输出信号。这样利用AD536A即可实现球磨机振动量的测量，进而实现球磨机内存煤量的测量，为球磨机实现自动控制打下良好的基础。
2、球磨机功率分析
球磨机的生产过程是一个物质，热平衡交织在．-起的复杂的平衡过程。其消耗的能量No主要由其带动鼓筒转动传递给钢球的能量NG以及克服轴承摩擦消耗的能量NM组成，可用下式表示：
NQ= NG +NM
而NG由磨碎煤所消耗的能量Ns和钢球激发球磨机鼓筒振动所消耗的能量Nz组成，即有：
NG=Ns+Nz
一般情况下，NM可以看成不变的。因此有：
NQ=Ns+Nz+C(常数)
由于球磨机所消耗的功率在空载与磨煤时几乎不变，则NQ可以看成一个常数，则有：
Nz=-Ns+C’

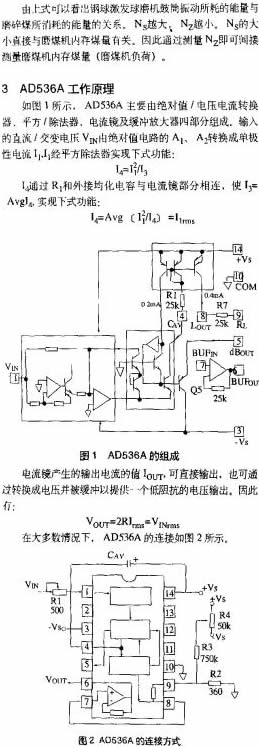

实现RMS转换，困难的是如何确定均化电容CAV的容量，为了提高直流输出精度，可把电容量加大，以增大时间常数，但这样响应时间也跟着加长。因此CAV应由测量信号的主频决定。
AD536A的输出范围为0～7V的直流信号，因此，可利用Ri调整量程．用R4调整零点。此外，为了避免失调电压的影响，可在输入端加隔直电容。为了提高响应速度和精度，可引入低通滤波器。
4、AD536A在球磨机内存煤量1量中的应用
球磨机鼓筒的振动是指球磨机内钢球与鼓简装甲间的撞击。这种撞击传递到球磨机鼓简装甲上，并沿着球磨机鼓筒金属壳体和球磨机轴承传播开来。这样在球磨机轴承上即可以测出球磨机鼓筒的振动特性。
振动是以不同频潜形式出现的。球磨机轴承振动的频谱特性包括二部分：轴承振动位移频谱特性，轴承振动速度频谱特性和轴承振动加速度频谱特性。在球磨机负荷变化时，球磨机轴承振动位移频率特性始终不变，而球磨机轴承振动垂直分量的加速度频率特性比速度频谱特性更灵敏。球磨机前轴承振动的频谱特性比后轴承要好。由此可以得出：用球磨机前轴振动垂直分量的加速度信号来代表球磨机内存煤量是比较台适的。而该信号的有效值即反映了该信号的能量。
球磨机振动信号测量装置的原理如图3所示。压电式振动加速度传感器来的信号经输入级转换为电压信号，经滤波级，滤除基频信号，进入适调级。适调级完成不同传感器灵敏度的微调，实现归一化的输入信号灵敏度，再送给有效值获取电路，得到振动的能量信号，再通过输出级实现电压／电流转换，并输出信号。
5、结论
AD536A是--T1i能够完成复杂波形有效值计算的集成芯片。测量系统接线简单，理论和实践证明其在中储式制粉系统中球磨机内存煤量的测量是可行的。
